最全電纜載流量和對照表(值得收藏)!

銅芯線的壓降與其電阻有關。?

其電阻計算公式：?

20℃時：17.5÷截面積（平方毫米）=每千米電阻值（Ω）?

75℃時：21.7÷截面積（平方毫米）=每千米電阻值（Ω）?

其壓降計算公式（按歐姆定律）：V=R×A

線損是與其使用的壓降、電流有關。?

其線損計算公式：?P=V×A??

P-線損功率（瓦特） V-壓降值（伏特） A-線電流（安培）

1平方毫米銅電源線的安全載流量－－17A。?

1.5平方毫米銅電源線的安全載流量－－21A。?

2.5平方毫米銅電源線的安全載流量－－28A。?

4平方毫米銅電源線的安全載流量－－35A 。?

6平方毫米銅電源線的安全載流量－－48A 。?

10平方毫米銅電源線的安全載流量－－65A。?

16平方毫米銅電源線的安全載流量－－91A 。?

25平方毫米銅電源線的安全載流量－－120A。??

單相負荷按每千瓦4.5A（COS&=1），計算出電流后再選導線。

2.5平方毫米銅芯線等于4平方毫米鋁芯線 ??

4平方毫米銅芯線等于6平方毫米鋁芯線 ??

6平方毫米銅芯線等于10平方毫米鋁芯線 ??

<10平方毫米以下乘以五> ? ?

即: 2.5平方毫米銅芯線=<4平方毫米鋁芯線×5> 20安培=4400千瓦; ??

4平方毫米銅芯線=<6平方毫米鋁芯線×5> 30安培=6600千瓦;

6平方毫米銅芯線=<10平方毫米鋁芯線×5> 50安培=11000千瓦?

土方法是銅芯線1個平方1KW,鋁芯2個平方1KW.單位是平方毫米

就是橫截面積（平方毫米） ??

電纜載流量根據銅芯/鋁芯不同，銅芯你用2.5（平方毫米）就可以了 ?其標準:

0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400... ?

還有非我國標準如：2.0 ??

鋁芯1平方最大載流量9A，銅芯1平方最大載流量13.5A

二點五下乘以九，往上減一順號走。??

三十五乘三點五，雙雙成組減點五。??

條件有變加折算，高溫九折銅升級。??

穿管根數二三四，八七六折滿載流。

“二點五下乘以九，往上減一順號走”說的是2．5mm’及以下的各種截面鋁芯絕緣線，其載流量約為截面數的9倍。如2．5mm’導線，載流量為2．5×9＝22．5(A)。從4mm’及以上導線的載流量和截面數的倍數關系是順著線號往上排，倍數逐次減l，即4×8、6×7、10×6、16×5、25×4。

“三十五乘三點五，雙雙成組減點五”，說的是35mm”的導線載流量為截面數的3．5倍，即35×3．5＝122．5(A)。從50mm’及以上的導線，其載流量與截面數之間的倍數關系變為兩個兩個線號成一組，倍數依次減0．5。即50、70mm’導線的載流量為截面數的3倍；95、120mm”導線載流量是其截面積數的2．5倍，依次類推。

“條件有變加折算，高溫九折銅升級”。上述口訣是鋁芯絕緣線、明敷在環境溫度25℃的條件下而定的。若鋁芯絕緣線明敷在環境溫度長期高于25℃的地區，導線載流量可按上述口訣計算方法算出，然后再打九折即可；當使用的不是鋁線而是銅芯絕緣線，它的載流量要比同規格鋁線略大一些，可按上述口訣方法算出比鋁線加大一個線號的載流量。如16mm’銅線的載流量，可按25mm2鋁線計算。

2.5平方毫米銅電源線的安全載流量－－28A。?

4平方毫米銅電源線的安全載流量－－35A 。?

6平方毫米銅電源線的安全載流量－－48A 。

10平方毫米銅電源線的安全載流量－－65A。?

16平方毫米銅電源線的安全載流量－－91A 。?

25平方毫米銅電源線的安全載流量－－120A。?

如果是鋁線，線徑要取銅線的1.5-2倍。

如果銅線電流小于28A，按每平方毫米10A來取肯定安全。

如果銅線電流大于120A，按每平方毫米5A來取。

導線的截面積所能正常通過的電流可根據其所需要導通的電流總數進行選擇，一般可按照如下順口溜進行確定：

十下五,百上二,?

二五三五四三界,

柒拾玖五兩倍半,

銅線升級算。

給你解釋一下,就是10平方以下的鋁線,平方毫米數乘以5就可以了,要是銅線呢,就升一個檔,比如2.5平方的銅線,就按4平方計算.一百以上的都是截面積乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,這么幾句口訣應該很好記吧, ? ?

十下五，百上二 二五，三五，四三界 七十，九五二倍半 裸線加一半，銅線升級算 穿管，高溫八，九折?

說明：“十下五”指導線截面在10平方毫米及以下，每1平方毫米安全電流為5安培。?

“百上二”指導線截面在100平方毫米以上，每1平方毫米安全電流為2安培。?

“二五，三五，四三界”指導線截面在25平方毫米及16平方毫米，每1平方毫米安全電流為4安培。導線截面在35平方毫米和50平方毫米，每1平方毫米安全電流為3安培。?

“七十，九五二倍半”指導線截面在70平方毫米和95平方毫米，每1平方毫米安全電流為2.5安培。?

“裸線加一半，銅線升級算”指同截面的裸線，可按絕緣導線乘以1.5倍計算安全電流。同截面的銅導線按鋁導線大一線號等級計算安全電p=ui42000/220=191A純電阻性元件。建議用150平方電纜。

1平方塑料絕緣導線安全載流值：??? ? ? ? ? ? ? ??

明線──17安，

穿鋼管：二根──12安，三根──11安，四根──10安，

穿塑料管：二根──10安，三根──10安，四根──9安。

護套線：二芯──13安，三芯四芯──9.6安。

橡膠絕緣線；明線──18安，穿鋼管：二根──13安，三根──12安，四根──11安

說明:只能作為估算,不是很準確。

另外如果按室內記住電線6平方毫米以下的銅線，每平方電流不超過10A就是安全的，從這個角度講，你可以選擇1.5平方的銅線或2.5平方的鋁線。

10米內，導線電流密度6A/平方毫米比較合適，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。從這個角度，如果不是很遠的情況下，你可以選擇4平方銅線或者6平方鋁線。?

如果真是距離150米供電（不說高樓），一定采用4平方的銅線。?

導線的阻抗與其長度成正比，與其線徑成反比。請在使用電源時，特別注意輸入與輸出導線的線材與線徑問題。以防止電流過大使導線過熱而造成事故。

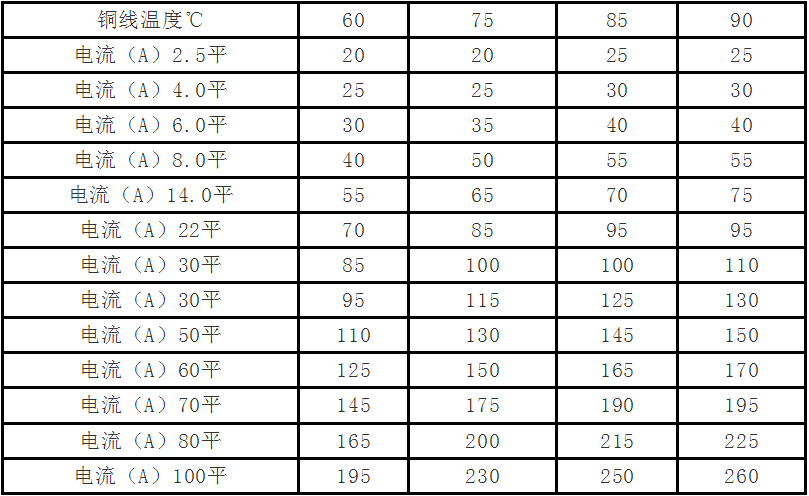

下面是銅線在不同溫度下的線徑和所能承受的最大電流表格。

線徑（大約值）（mm2）
